Планирование проходов воздушных коробов и трубопроводов

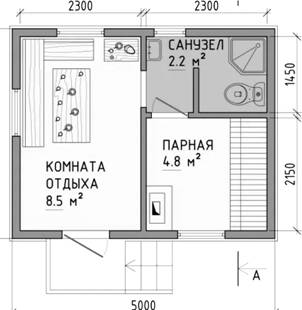

Проект каркасной бани 5х4

Проект каркасной бани 5х4

Важным моментом при проектировании системы главных и второстепенных балок перекрытия является планирование проходов коробов и труб. Воздушные короба систем отопления и механической вентиляции, в отличие от электрической проводки, не отличаются большой гибкостью. С одной стороны, настойчиво рекомендуется избегать резких изгибов (колен) и длинных участков, а с другой, расположение балок перекрытия должно быть таким, чтобы воздуховоды скрывались в перекрытиях и в стенах.



Трубопроводы позволяют более гибкую планировку, чем короба, хотя некоторые компоненты  канализации, как, например, вертикальные стояки, обычно требуют непрерывного вертикального пролета с минимальным числом колен Планирование трубопроводов туалетов и ванных может быть осложнено, если все санитарно-техническое оборудование не сгруппировано вокруг общего стояка. При строительстве каркасных домов и бань при проектировании расположения балок перекрытий следует принимать во внимание следующие факторы:



-♦ На предварительной стадии обсудите планировку дома с опытным субподрядчиком по санитарно-техническому оборудованию, отоплению и вентиляции. Выясните, что требуется для установки коробов и трубопроводов и каким образом эти требования могут быть выполнены. Рассмотрите возможность увеличения высоты подвала, чтобы скрыть проводки за его потолком.

-♦  Старайтесь не примыкать балки перекрытия к главным балкам на одной высоте. Опора балок перекрытия на верх главной создает возможность установки коробов в свету высоты главной балки.

-♦  Все балки перекрытия должны иметь одно направление по всему плану. Это сводит к минимуму возможность ситуаций, при которых короба и трубы приходится проводить под балками.

-♦ Устанавливайте ненесущие перегородки, параллельные балкам пола, не на дополнительные балки, а на блокировку между балками. При такой установке воздуховоды и трубы могут вводиться в перегородку снизу.

-♦ Предусмотрите стену из стоек 38 х 140 мм (2x6 дм), если в ней должен скрываться стояк канализации. Как вариант, планируйте увеличить стену в месте стояков водопровода и канализации.

-♦ Где только можно, устанавливайте стойки стен и перегородок на линии балок перекрытий Это позволит использовать полную ширину между стойками для подхода снизу.

-♦ Если после выполнения всех перечисленных выше требований проблемы, связанные с проводкой воздуховодов и труб, не будут полностью решены, попробуйте применить фермы В этом случае трубопроводы смогут пройти через решетки этих ферм.

-♦ Будьте готовы пересмотреть конструкцию каркаса, если это потребуется, чтобы успешно разместить воздуховоды и трубопроводы дома.
