КАРКАС СТЕН

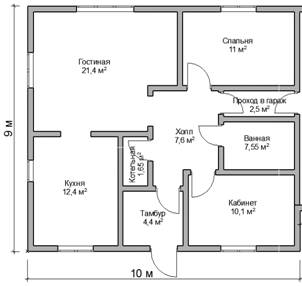

Проект каркасного дома для круглогодичного проживания

Под "каркасом стен" в каркасном домостроительстве подразумеваются вертикальные и горизонтальные элементы внешних стен и внутренних перегородок. Эти элементы, называемые стойками, стеновыми досками и перемычками, служат основой для крепления к ним гвоздями всех обшивок и покрывочных материалов, а также являются каркасом, на который опираются верхние этажи, потолок и крыша. Весь пиломатериал каркаса должен быть сортным, хорошо выдержанным, с содержанием влаги не более 19% (в таблице 19 приводятся данные по креплению элементов гвоздями).



Стойки внешних стен представляют собой вертикальные элементы, к которым крепится обшивка и покрытие фасада. Они опираются на нижние опорные пластины или обвязочную балку. Сверху на них кладется верхняя обвязочная балка. Стойки делаются обычно из мерных пиломатериалов размером 38 х 89 мм (2 х 4 дм) или 38 х 140 мм (2 х 6 дм) и ставятся на расстоянии 400 мм (16 дм) по центру одна от другой.



Это расстояние может быть 300 или 600 мм (12 или 24 дм) в зависимости от нагрузок на стену, а также от типа, толщины, размеров и условий крепления обшивки (см. таблицу 20). Более широкие стойки 38 х 140 мм (2x6 дм) могут быть выбраны из-за необходимости заполнения более толстым утеплителем.



Теплоизоляция каркасного дома, помимо той, которая помещается между стойками шириной 89 мм (3 1/2 дм), может быть выполнена также и другими способами, например, с помощью жесткого или полужесткого утеплителя, или матов между горизонтальными планками 38 х 38 мм (2 х 2 дм), или наклеенных поверх стоек жестких или полужестких утепляющих обшивочных плит.



Стойки крепятся к верхней и нижней обвязочным балкам толщиной 38 мм (2 дм) и той же ширины, что и сами стойки.



Перемычками называются устанавливаемые над проемами окон, дверей или другими отверстиями горизонтальные элементы каркаса, которые передают вертикальную нагрузку на боковые стойки. Перемычка обычно состоит из двух досок толщиной 38 мм (2 дм), соединенных в один элемент на гвоздях с прокладками до общей толщины, равной ширине стоек. Желательно, чтобы материалом прокладок служил жесткий утеплитель. Высота перемычки зависит от ширины проема и нагрузки, которую эта перемычка несет ().
