ПЛАТФОРМЕННЫЙ КАРКАС

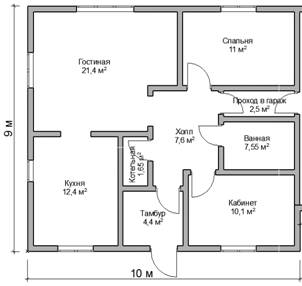

Проект каркасного дома 9х10

Проект каркасного дома 9х10

Существуют два основных типа каркасов.



 Каркасы со сквозными стойками строились до конца 40-х годов, после чего их вытеснили каркасы платформенного типа, ставшие основным методом строительства деревянных домов.



При этом методе широко применяется сборка стеновых секций в горизонтальном положении на настиле перекрытия. Верхняя и нижняя обвязки крепятся к стойкам двумя гвоздями как минимум 82 мм (3 1/4 дм) длиной. Стойки собираются двойными у проемов, причем ближайшая к проему укорачивается, образуя уступ для опирания перемычки, которая крепится к остальным стойкам двумя гвоздями с каждой стороны.



Стеновая обшивка в каркасных домах обычно крепится к стойкам до возведения стены, и таким образом для этой операции не требуются леса.



Согласно Строительным нормам, требуемое минимальное эффективное сопротивление теплопередаче стен и других элементов зданий зависит от климатических условий и типа источника энергии, используемого для отопления.



Важно делать различие между номинальным и эффективным сопротивлением теплопередаче утепленных элементов зданий. Под номинальным сопротивлением теплопередаче понимают термическое сопротивление установленной теплоизоляции. Например, заполненное минераловатными или стекловатными плитами стеновое пространство 38 х 140 мм (2 х 6 дм) обладает номинальным сопротивлением теплопередаче R-20 (RSI-3.52). Эффективное сопротивление учитывает всю стену, включая внутреннюю и наружную облицовку и отделку и, что важнее всего, влияние деревянных стоек, имеющих повышенную, по сравнению с утеплителем, теплопроводность.



 Это влияние, называемое тепловым мостиком, уменьшает номинальное сопротивление теплопередаче элемента здания, что находит отражение в величине эффективного термического сопротивления. Для стены из деревянных стоек с расстояниями между ними 400 мм (16 дм) эффективное сопротивление теплопередаче имеет величину R-17.5 (RSI-3.06). В общем случае величина эффективного сопротивления обычно меньше величины номинального сопротивления теплопередаче. Важно выбрать такую ограждающую конструкцию, которая будет соответствовать минимальным требованиям Строительных норм для конкретного дома. При подборе нужного эффективного сопротивления теплопередаче обратите внимание на следующее:



-♦ Величины эффективного сопротивления теплопередаче обычных

ограждающих конструкций приводятся в Государственных энергетических нормах для жилых домов.

-♦ При больших расстояниях между деталями каркаса влияние тепловых мостиков уменьшается, что повышает величину эффективного теплового

сопротивления.

-♦ Выбирайте утеплитель с более высоким номинальным сопротивлением

теплопередаче.

-♦ Применяйте теплоизоляционную обшивку вместо конструкционной, чтобы повысить эффективное тепловое сопротивление ограждающих конструкций.

-♦ При деталировке узлов соединения фундаментной стены с перекрытием первого этажа и со стеной, а также стены с крышей, принимайте во внимание эффект уширенных стен для выполнения требований теплоизоляции.



Следует также принимать во внимание трудоемкость различных типов утепленных ограждающих конструкций, в частности, в связи с выполнением например, пропитанные битумом фибролитовые панели, фанера, ориентированная древесина и вафельные панели, делают стену достаточно жесткой для восприятия горизонтальных нагрузок и сохранения своей квадратной формы. Другие обшивки, как, например, жесткие стекловолокнистые панели, полистиреновые и полиуретановые листы, не могут обеспечить такого эффекта. В этом случае стену следует раскрепить диагональными деревянными или металлическими связями, утопленными в стойки. Собранная стеновая секция затем поднимается, устанавливается на место, раскрепляется временными связями, а нижняя обвязка крепится гвоздями через настил к несущим балкам перекрытия (рис 42) Связи-доски должны располагаться более широкой или плоской стороной вверх и устанавливаться так, чтобы оставалась возможность исправить вертикальное положение стены



Когда вертикальность секций стен каркасного дома проверена, они крепятся гвоздями друг к другу и раскрепляются по углам и на пересечениях После этого к верхней обвязке стоек сверху прибивается вторая доска-обвязка Стыки элементов второй доски должны находиться вразбежку с нижней по крайней мере на одно расстояние между стойками Вторая доска обычно перекрывает стыки первой в углах и на пересечениях с перегородками и, после полной сборки и установки, обеспечивает стенам дополнительную связевую устойчивость Если вторая доска не перекрывает обвязку в углах и на пересечениях, связи выполняются стальными оцинкованными накладками толщиной 0,91 мм (0,036 дм), шириной не менее 75 мм (3 дм) и длиной не менее 150 мм которые крепятся к каждой стене по меньшей мере тремя гвоздями 63 мм (2 1/2 дм) длиной



Внутренние перегородки в каркасных домах, которые несут нагрузки от потолков, перекрытий и крыши, называются несущими стенами, остальные называются ненесущими или просто перегородками Каркас внутренних несущих стен выполняется так же, как и наружных Стойки делают обычно из мерного пиломатериала 38 х 89 мм (2x4 дм) и располагают через 400 мм (16 дм) Это расстояние может быть 300 или 600 мм (12 или 24 дм) в зависимости от нагрузок на стену, а также от типа и толщины отделки (см таблицу 20)



Перегородки каркасного дома собираются из стоек сечением 38 х 64 мм (2 х 3 дм) или 38 х 89 мм (2 х 4 дм) с расстоянием между ними 400 или 600 мм (16 или 24 дм) в зависимости от типа и толщины отделки Перегородки, в которых нет обычной двери, делаются иногда из стоек 38 х 89 мм (2x4 дм), располагаемых широкой стороной параллельно стене на расстоянии 400 мм (16 дм) друг от друга. Это обычно делается только в перегородках вокруг встроенных шкафов с целью экономии площади. Поскольку перегородки не несут нагрузок, вокруг дверных проемов ставятся одинарные стойки  Верх проема перекрывается одиночным бруском 38 мм (2 дм) толщиной по ширине остальных стоек  Все элементы перегородок обеспечивают материал, на который крепятся гвоздями отделка и дверные блоки.



Сборные стойки, по крайней мере из трех брусков или других сочетаний такой же прочности, ставятся на углах и пересечениях внешних стен для создания хорошей связи между стенами и для образования основания, на которое гвоздится внутренняя отделка и внешняя обшивка На углах и пересечениях, однако, необходимо ставить не менее двух стоек
