Сборка скатных крыш на площадке

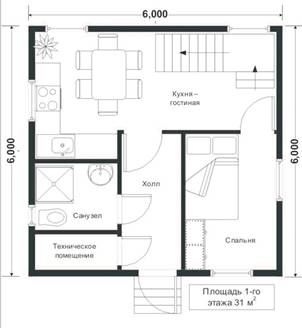

Проект двухэтажного каркасного дома 6х6 с мансардой

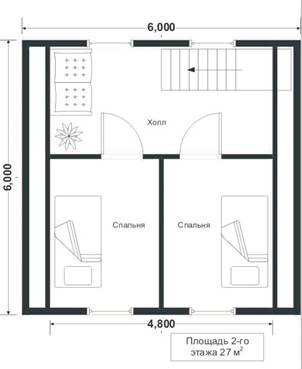

Проект двухэтажного каркасного дома 6х6 с мансардой

Проект двухэтажного каркасного дома 6х6 с мансардой

Самой простой крышей для строительства каркасного дома непосредственно на площадке является фронтонная щипцовая крыша ( 53А). Все стропила нарезаются одной длины с одинаковыми деталями, и установка не представляет трудности. Как варианты, на скатной щипцовой крыше могут устанавливаться слуховые окна для освещения, мансарды с увеличенной высотой помещения и вентиляция ( 53Б и В). Однако открывающееся или глухое световое окно в кровле, которое может поместиться между стропилами, обеспечит освещение и вентиляцию без необходимости устраивать каркас слухового окна. В четырехскатной шатровой крыше, обычные стропила опираются на коньковую доску, а угловые стропильные ноги служат опорой для балок боковых скатов



При устройстве мансардного жилого помещения важно обратить внимание на утепление и правильную установку воздушной и паровой изоляции. Эти детали описываются далее в разделах "Теплоизоляция" и "Воздушная и пароизоляция". Сечения элементов каркаса, рекомендуемых по прочности в таблицах 24 - 27, могут оказаться недостаточными для расположения утеплителя и обеспечения необходимого вентилируемого пространства. Чтобы мансардное помещение соответствовало современным требованиям, потребуются увеличенные сечения или изменения в деталях каркаса.



Балки чердачного перекрытия поддерживают отделку потолка и служат связями между наружными стенами, а в некоторых случаях между противоположными стропилами. На них могут также устанавливаться стойки подстропильной стены, служащие средними опорами стропил или опорами наклонных стен. В этом случае, сечения этих балок следует соответственно увеличить (см. таблицу 28 для выбора пролетов потолочных балок) Если балки поддерживают также нагрузку от пола, их сечения подбираются по таблицам для балок перекрытий (см. таблицы 15 и 16).



При строительстве каркасов со скатными крышами балки чердачного перекрытия устанавливаются после установки наружных и внутренних стен, но до монтажа стропильных ног, поскольку, если этого не сделать в таком порядке, горизонтальный распор стропил будет стремиться вытолкнуть наружную стену из ее плоскости. Балки перекрытия, как правило, используются в качестве связей снизу стропил при скатных крышах с уклоном 1:3 или более. Чтобы опорные концы стропил не смещались в стороны, балки крепятся к каждой паре стропильных ног на гвоздях ( 54). Балки в середине пролета соединяются внахлест или на накладке с опиранием на среднюю стену, обеспечивая таким образом непрерывную связь между противоположными стропильными ногами. Количество гвоздей в соединениях зависит от уклона крыши, расстояния между стропилами, снеговой нагрузки и ширины дома (см. таблицу 19 с данными по гвоздевым соединениям).



Дополнительная нагрузка от кровли на балки потолка (балки чердачного перекрытия) каркасного дома, передающаяся через стойки подстропильной стены (рис 55), должна учитываться при подборе сечений балок. В этом случае увеличение высоты балки на один стандартный размер обычно обеспечивает дополнительную прочность, если уклон крыши превышает 1:4. При уклонах 1:4 или меньше сечения потолочной балки подбираются по таблицам пролетов балок крыши (таблицы 24 и 25).



Поскольку глубина сечения угловых стропильных ног примерно на 51 мм (2 дм) больше, чем у обычных стропил, пространство вдоль торцевых стен уменьшается настолько, что при низких крышах может не оказаться места для установки крайней потолочной балки  на обычном расстоянии от стены. В таких случаях применяются спаренные потолочные балки, устанавливаемые там, где это позволяет имеющееся пространство ( 56). Кроме этого, между стеновой обвязкой и спаренной потолочной балкой устанавливаются дополнительные укороченные балки. Они крепятся к обвязке скошенными гвоздями, а к спаренной балке в торец Расстояние между этими балками обычно такое же, как и между основными.



Стропила вырезаются нужной длины с отделкой концов под углом для опирания у конька и у карниза и с надрезами для опор к стеновой обвязке или к балкам. Нижний конец стропил должен располагаться точно над наружной стеной.

Роль коньковой балки может выполнять несущая центральная внутренняя стена. Поскольку при этих методах уменьшается горизонтальный распор стропильных ног, неразрывная связь, которая обеспечивается балками чердачного перекрытия, становится ненужной. Коньковые балки требуются также в более крутых крышах, когда внешние концы стропил нельзя соединить связями для противодействия распору.



Опора стропил в середине обычно ставится между коньком и наружной стеной для уменьшения пролета стропильных ног. При этом необходимое сечение стропил уменьшается за счет того, что пролетом является расстояние от средней опоры до конька или до карнизной опоры.



Для выравнивания линии конька и облегчения установки стропил ставится коньковая доска ( 54) или коньковая балка ( 55). Стропила возводятся попарно и гвоздятся к коньковой доске или балке. Нижние концы стропил крепятся к стеновой обвязке. Каждая стропильная балка в паре обычно располагается точно напротив другой. Однако около конька они могут быть смещены на собственную толщину. Такое смещение бывает необходимо для удержания стропил в вертикальном положении, когда их нижние концы прикрепляются к потолочным балкам, соединяющимся на центральной несущей стене не в торец, а внахлест ( 55).
