Нагрузка от кровельного покрытия

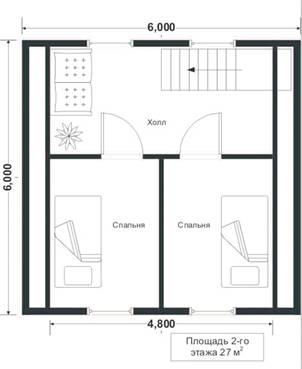

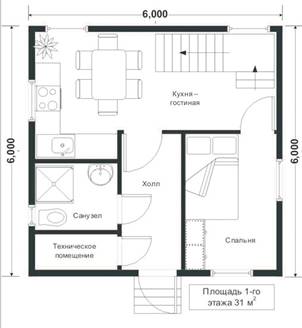

Проект недорогого каркасного дома с мансардой 6х6

Проект недорогого каркасного дома с мансардой 6х6

Проект недорогого каркасного дома с мансардой

В таблицах подбора элементов крыши в каркасных домах предполагается, что кровельное покрытие делается из обычных материалов и изделий: асфальтовых кровельных плиток, кедрового гонта или легких металлических панелей. Некоторые покрытия, например, керамическая терракотовая черепица, значительно тяжелее, и поэтому при подборе сечений каркаса крыши это нужно учитывать.



Ниже перечисляются некоторые моменты, на которые следует обращать внимание при подборе элементов крыши под тяжелые нагрузки.



-♦ Получите от изготовителя вес единицы покрытия (в килограммах на квадратный метр) и прибавьте его к местной снеговой нагрузке.

Используйте эту величину вместо снеговой нагрузки при выборе сечений каркаса крыши. Если эта величина превосходит табличную снеговую нагрузку, следует обратиться за консультацией к опытному строителю-конструктору.

-♦ Если применяются фермы заводского изготовления, следует информировать завод об увеличенной нагрузке с тем, чтобы сечения фермы были соответственно увеличены.

-♦ Следуйте всем указаниям о связях и креплении кровельного покрытия, которые могут потребоваться для конкретного кровельного материала.



Наклонные стойки могут также служить средними опорами стропильных ног. Наклонные стойки 38 х 89 мм (2 х 4 дм) гвоздятся сбоку к каждой стропильной ноге и опираются снизу на несущую перегородку Угол наклона стоек должен быть не менее 45° к горизонтали



Расположенные перпендикулярно балкам перекрытия стропильные ноги могут опираться на средние опоры, выполненные в виде небольшой стены, стоящей на балке, помещенной между балками перекрытия   Низ этой балки приподнят над отделкой потолка на 25 мм (1 дм) с помощью подкладок под обоими концами балки на внешних стенах и на центральной несущей перегородке Это делается для того, чтобы эта балка не повреждала отделку потолка при прогибах в центре из-за осадки крыши под нагрузкой



Такая же балка может использоваться в качестве средней опоры для угловых стропил В этом случае применяется наклонная стойка, которая служит для передачи нагрузки от стропил на балку



Когда требуется средняя опора для нескольких стропил в конечной части шатровой крыши, она выполняется просто из составной балки (две доски 38 х 89 мм (2x4 дм), сбитые гвоздями), которая в вертикальном положении крепится снизу стропил  Балка поддерживается по длине наклонными стойками 38 х 89 мм (2x4 дм), исходящими из одной точки, расположенной снизу на несущей стене Наклон стоек не должен быть меньше 45° к горизонтали Концы должны быть обрезаны под выбранный угол и надежно прибиты гвоздями на опоре.



Угловые стропильные ноги и стропила в ендовах должны быть примерно на 50 мм (2 дм) выше обычных стропильных ног (рис 54Б, 56 и 58).



Эта дополнительная высота необходима для полного контакта при соединении второстепенных стропильных балок. В шатровых крышах второстепенные стропила гвоздятся к угловым стропильным ногам и стеновой обвязке. В ендовах второстепенные стропила крепятся к коньку и к стропильной ноге



Небольшие слуховые окна собираются таким образом, чтобы их стенки опирались на сдвоенные стропильные ноги Верхняя часть ендов вокруг слухового окна опирается на торцевую балку ( 59). В большинстве случаев настил кровли укладывается перед установкой слухового окна, а затем вырезается вокруг элементов каркаса окна. К настилу прибивается нижняя обвязка, на которую опираются боковые стойки окна и обшивка его стен. Если в будущем предполагается расширение каркасного дома или использование чердачного помещения под жилье, следует заранее продумать расположение стропил для возможных дополнительных слуховых окон.
