Каркас торцевой стены и свесов крыши

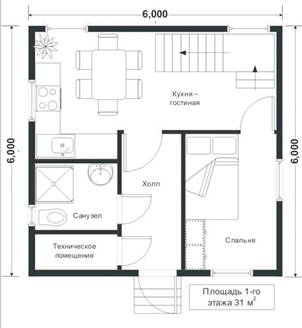

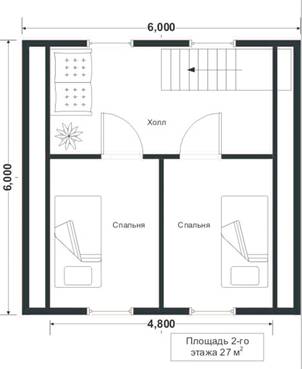

Проект недорогого каркасного дома до 100 метров для круглогодичного проживания

Проект недорогого каркасного дома до 100 метров для круглогодичного проживания

Проект недорогого каркасного дома для круглогодичного проживания

После установки каркаса крыши нарезаются по размеру и прибиваются стойки торцевой стены. Если чердачное помещение каркасного дома остается без внутренней отделки, стойки можно располагать широкой стороной параллельно стене. Верхние концы обрезаются по наклону стропил, и каждая стойка крепится к обвязочной балке и под стропилиной четырьмя гвоздями длиной 63 мм (2 1/2 дм) на каждом конце ( 60).



Обычно применяемые детали свесов крыши на торцевой стене показаны на  60 и 61. Как и на карнизных свесах, низ свеса на торце дома покрывается потолочной отделкой из обработанной фанеры толщиной 6 мм (1/4 дм), или формованными и окрашенными алюминиевыми листами, или виниловыми панелями, после чего ко внешнему элементу каркаса прибивается поясная карнизная доска.



Если свес над торцевой стеной выступает на расстояние менее 300 мм (12 дм), крышу оканчивают доской, которую можно назвать оконечной стропилиной ( 61). К стропилам в плоскости торца прибивается доска, служащая опорой для гвоздей, толщиной 19 мм (1 дм). Для крепления отделочного потолочного материала используются блокировочные бруски, помещаемые через каждые 600 мм (24 дм) по центрам.



 Эти бруски прибиваются гвоздями наискось к доске, служащей опорой для гвоздей, и в торец к оконечной стропилине. Снизу к брускам крепится отделочный потолочный материал. Оконечная стропилина покрывается поясной карнизной доской, как описывалось выше.



Если свес над торцевой стеной выступает более чем на 300 мм (12 дм), его крепят с помощью консольных каркасных элементов ( 60). Стойки торцевой стены ставятся узкой стороной параллельно накату и накрываются верхней обвязкой. Консольные доски с таким же сечением, как и стропила, располагаются через 600 мм (24 дм). Опорные концы гвоздятся в торец к первой стропилине и к лобовой балке и вкосую к обвязочной балке.



Между консолями ставятся блокировочные бруски для опирания кровельного наката и внутреннего края нижней отделки карниза. К этим элементам каркаса гвоздятся потолочная отделка и карнизная доска.



Общая длина консольных балок в каркасном доме должна быть примерно в два раза больше свеса. Если свес больше полутора расстояний между стропилами, последняя стропилина, на которую опирается внутренний конец консольной балки, должна быть сборной двойного сечения.
